DISPOSIÇÃO CONSTRUTIVA APLICADA A MÓDULO DE COMANDO INDEPENDENTE PARA CHUVEIROS ELÉTRICOS

Classificação IPC

Resumo técnico

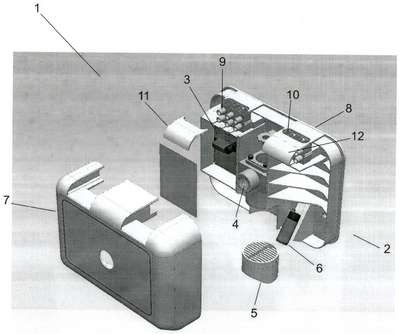

A presente patente consiste num dispositivo de controle acoplado física e indissociavelmente a um chuveiro elétrico convencional, o qual mantém seus próprios comandos, tais como desligar a eletricidade ou regular a intensidade da corrente para as temperaturas ambientais do inverno ou do verão, além da manutenção da determinação da quantidade de água em uso, a qual é controlada pela abertura da torneira que fornece água para o chuveiro. O objeto da presente patente é basicamente constituído de um módulo de comando (2) que dispõe em seu interior de um circuito eletrônico programável (3), válvula solenoide (4), do tipo "normalmente fechado", botão de comando giratório (5) da referida válvula solenoide (4), sensor de presença (6), colocado na parte frontal do dito módulo de comando (2) contatos elétricos (9) de entrada de energia elétrica de alimentação do módulo de comando (2), contatos elétricos de saída (10), tampa corrediça protetora (11) dos contatos elétricos de entrada (9), luva de rosca (14) para saída da água sob comando da válvula solenoide (4) e niple rosqueado (15) adaptável à ligação da rede de água local, sendo todo conjunto disposto no interior da caixa (7).
