EQUIPAMENTO QUE PERMITE O ARMAZENAMENTO E O REUSO DE ÁGUAS SERVIDAS EM PIAS DE LAVAR LOUÇAS, LAVABOS, TANQUES DE LAVAR ROUPA

Classificação IPC

Resumo técnico

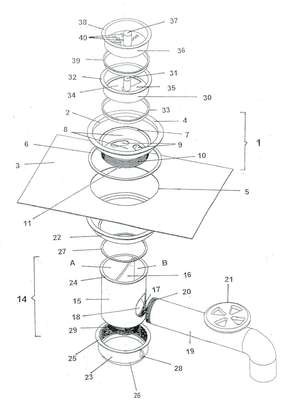

EQUIPAMENTO QUE PERMITE O ARMAZENAMENTO E O REUSO DE ÁGUAS SERVIDAS EM PIAS DE LAVAR LOUÇAS, LAVABOS, TANQUES DE LAVAR ROUPA, o objeto do presente MODELO DE UTILIDADE se refere a um conjunto composto por urna válvula (1), um prolongador (14) e duas tampas (30 e 36); a válvula (1) apresenta fundo com orifícios para o escoamento da água (9), apresenta também na sua parte externa lateral urna rosca externa (10) e na parte externa inferior uma ferida (li), estes elementos servem para união corri o prolongador (14) que é composto por uni tubo cilíndrico (15) dividido longitudinalmente em dois compartimentos, A e B. por unia lâmina divisória (16) que na parte superior encaixa na fenda (11), já na parte inferior forma fundo inclinado (18) para direcionar melhor o fluxo de água até uma abertura com rosca fêmea (17) presente no compartimento B, nesta abertura (17) encaixa um tubo extensor (19) provido na sua extremidade distal de torneira ou. registro (21), para direcionar as águas servidas a um reservatório (não mostrado); a válvula (1) dispõe de duas tampas, a primeira (30), tens unia parte do seu fundo vazada (34) a qual permite direcionar o fluxo da água para o compartimento A, conectado com a rede de esgoto (não mostrado), ou para o compartimento B, conectado com o reservatório de água (não mostrado); uma segunda tampa (36), de diâmetro menor que a primeira, tem dupla função, funcionando corno peneira e também permitindo a vedação completa da válvula; para isto, tem seu fundo formado por uma parte que apresenta pequenos orifícios (40), que quando está disposta sobre a parte vazada (34) da primeira tampa (30), o conjunto funciona como peneira, já em caso que seja necessária urna vedação completa da válvula, bastará girar a tampa (36) cm 180 graus, e colocar na posição desejada; este equipamento permite, portanto, a conservação de águas servidas, podendo ser estas armazenadas para seu reuno posterior em atividades que não exijam qualidade, de água potável permitindo então reduzir o consumo de água potável aonde for aplicado.
