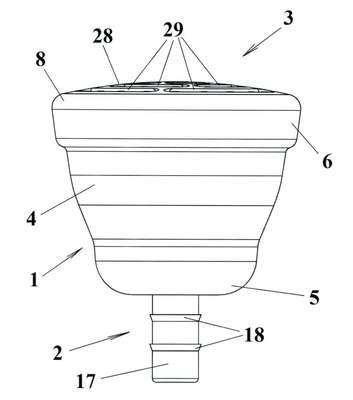

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM DUCHINHA MANUAL de FAME - FÁBRICA DE APARELHO E MATERIAL ELÉTRICO LTDA — IPC A47K 3/28. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Número
202015019891
Tipo
Modelo de Utilidade
Depósito
19/08/2015
Publicação
13/03/2018
Carta-patente disponível
Temos o documento oficial completo deste processo, publicado pelo INPI.
Patente concedida em 24/11/2020 e em vigor até 19/08/2030. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:19/08/2030
Última movimentação publicada pelo INPI: 24/11/2020. Atualizamos a cada nova RPI, publicada semanalmente.
Depositantes e inventores
Depositantes
FAME - FÁBRICA DE APARELHO E MATERIAL ELÉTRICO LTDA
"DISPOS/CÃO CONSTRUTIVA INTRODUZIDA EMDUCHINHA MANUAL ".Trata esta patente de nova disposição introduzida emduchinha, manual com poucos componentes e de baixo custo deprodução, possuindo um mecanismo obturador preciso e confiável.Esta duchinha é formada por 3 peças: o corpo ( 1 ), oelemento obturador ( 2 ) e o crivo ( 3 ), com o corpo ( 1 ) possuindouma projeção cilíndrica axial vasada ( 11 ), derivada da abertura dabase ( 5 ), com a parte superior dividida em quatro segmentosencurvados ( 14 ) providos com respectivas projeções triangularesinternas ( 16 ), esta projeção alojando um elemento obturador ( 2 ) deformato tubular, que possui uma projeção retangular externa ( 22 )com as faces mais longas ( 23 ) planas e as mais curtas dotadas deum entalhe ( 24 ) tronco-circular, além de outras quatro projeçõesradiais ( 25 ) de perfil triangular, de diâmetro equivalente ao diâmetroda cavidade axial ( 12 ) do corpo ( 1 ), enquanto o rebordo da aberturasuperior da cavidade ( 12 ) exibe um chanfro ( 26 ) contornante, o topodo corpo ( 1 ) recebendo o crivo ( 3 ) fixado por simples encaixemecânico, sendo sua borda lateral dotada de um setor circular vertical( 27 ) de cuja parte inferior ( 32 ) deriva um fino ressalto radialcircundante ( 33 ), com o centro da face inferior deste crivo exibindouma curta projeção cilíndrica ( 34 ) cujo extremo possui um chanfro( 35 ), semelhante ao chanfro ( 26 ) supracitado.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
15 (quinze) anos contados a partir de 19/08/2015, observadas as condições legais
