DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM IMPRESSORA DE BAIXO RELEVO PARA MATERIAL LAMINADO

Classificação IPC

Resumo técnico

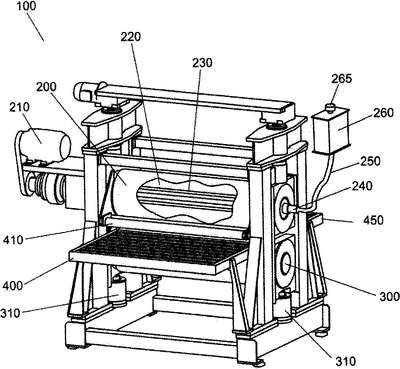

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM IMPRESSORA DE BAIXO RELEVO PARA MATERIAL LAMINADO. O presente modelo de utilidade se refere a uma impressora de baixo relevo (100) para material laminado (ML), notadamente em impressora de baixo relevo (100) dotada de rolo superior ou rolo de gravação (200), de rolo inferior ou contrarrolo (300), de mesa de alimentação (400) e de mesa de saída (450), em que ditos rolos (200, 300) estão dispostos na impressora de baixo relevo (100) com seus eixos longitudinais perpendiculares à entrada do material laminado (ML), sendo o rolo de gravação (200) dotado em seu interior de uma câmara de óleo (220) conectada por meio de uma conexão giratória (240) a uma mangueira de alívio (250) que desemboca em um reservatório de compensação (260) dotado de um respiro de ar (265). 0 contrarrolo (300) é mancalizado em dois mancais móveis (310) dotados de dispositivo de levantamento ou rebaixamento, sendo os mancais móveis (310) verticalmente, promovendo o ajuste dinâmico do espaço entre os rolos (200, 300). Sobre a mesa de alimentação (400) e sobre a mesa de saída (450) estão dispostos, respectivamente, pelo menos um rolete de alimentação (410), tracionado, e pelo menos um rolete de saída (460), a uma distância tal da superfície das mesas (400, 450) que permite que os mesmos exerçam uma contrapressão sobre o material laminado (ML). Finalmente, a impressora de baixo relevo (100) possui uma unidade de comando que alivia a pressão dos mancais móveis (310) imediatamente após a passagem do material laminado (ML) pelo rolete de alimentação (410).
