VALVULA DE RETENÇÃO ANTI-RETORNO

Classificação IPC

Resumo técnico

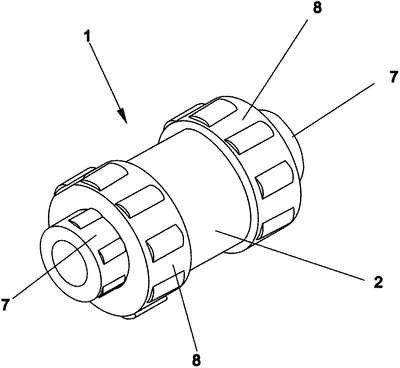

RESUMO VÁLVULA DE RETENÇÃO ANTI-RETORNO. A presente Patente de Modelo de Utilidade refere-se à Válvula de Retenção Anti-Retorno, (1), a qual é fabricada preferencialmente em Polipropileno ou outro termoplástico e é formada por corpo de passagem (2), membrana elástica (3), anéis de vedação (4), êmbolo semi-esférico (5), pistão interno cônico (6), pistões externos (7) e luvas ou porcas para conexão (8), sendo caracterizada por prevenir e bloquear a reversão de fluxo, de forma rápida e automática por dispor de êmbolo semi-esférico (5) formado por corpo sólido, cilíndrico, com uma extremidade plana (9) e a outra extremidade (10) em formato cônico e permitir o total assentamento sobre o pistão interno cônico (6) e a membrana elástica (3), sendo o pistão interno cônico (6) provido com parede interior dividida em duas seções, uma superior (11) e uma inferior (12), sendo seção superior (11) é constituída por duas faces, sendo a face superior perfeitamente vertical e a face inferior (13), cônica e finalmente a membrana elástica (3) que corresponde a um anel cuja parede interna é constituída por duas faces, uma face superior chanfrada (14) e uma parte inferior, (15), perfeitamente vertical. 1/1
