DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM LUVA DE EMENDA PARA CONDUÍTES EM GERAL

Classificação IPC

Resumo técnico

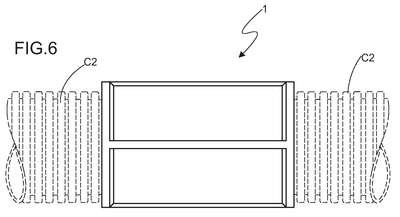

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM LUVA DE EMENDA PARA CONDUÍTES EM GERAL, mais precisamente trata-se de luva (1) do tipo utilizada para emenda entre conduftes (C1)I(C2) utilizados em instalações elétricas ou de rede de comunicação, sendo que dita luva (1) compreende peça única e tubular (2) confeccionada em polímero rígido de forma a compor duas aberturas opostas (2A) e (2B) para a montagem das extremidades livres (El) e (E2) dos conduítes (C1)I(C2); o diâmetro interno (dl) da peça (2) é passível de receber extremidades (El) e (E2) de conduítes distintos, especialmente, conduítes lisos (Cl) e conduítes corrugados (C2) para a emenda entre os mesmos; a porção interna da peça tubular (2) contempla o dispositivo de travamento (ST) idealizado para a retenção dos conduftes (C1)I(C2) quando montados em ambas aberturas (2A) e (2B); dito dispositivo de travamento (ST) é compreendido pela associação do estreitamento diametral (d2) praticado na porção central tubular da peça (2) com o dispositivo de elementos de travas (ET) que se desenvolvem em rebaixos longitudinais (2c1) praticados na superfície interna (2c) da peça (2); ditas fileiras (f 1) são dispostas de forma radial na parede interna (2c) da peça (2) de forma a compor um alinhamento diametral (d3) entre os elementos de trava (ET) e, consequentemente, setores de interferências anelares (T1) enquanto que a distribuição equidistante entre os elementos (ET) configuram setores de interferências longitudinais (T2).
