CONFIGURAÇÃO CONSTRUTIVA APLICADA A REATOR ELETROLÍTICO PARA A PRODUÇÃO DE GÁS HIDROGÊNIO (HHO)

Classificação IPC

Resumo técnico

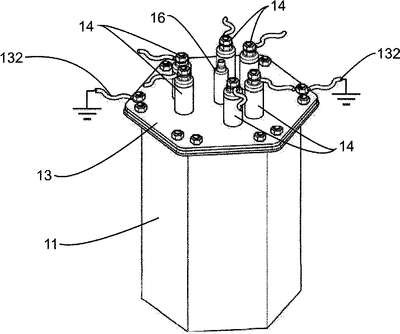

RESUMO CONFIGURAÇÃO CONSTRUTIVA APLICADA A REATOR ELETROLÍTICO PARA A PRODUÇÃO DE GÁS HIDROGÊNIO (HHO) constituído por cuba eletrolítica caracterizado pelo reator possuir cuba (11) feita de material condutor de eletricidade, de preferência em aço Inox, em forma de prisma com secção hexagonal formando uma cuba(4), e a cuba(4) é dividida internamente em seis células por paredes divisórias(131) contidas em planos radiais que interceptam as arestas laterais do prisma e cada parede divisória(131) das células, engastada na tampa(13), atua como catodo, na reação eletrolítica e cada célula, entre as paredes divisórias(131) da cuba(4), possui placa de material condutor de eletricidade e não oxidável, contida em plano radial e cada placa atua como anodo(141) na reação eletrolítica; e os anodos(141) são isolados do corpo do reator(1) através de bucha de material isolante, do tipo Tecnil, contido nos bornes(14); e a fonte de alimentação possui módulo específico que funciona tanto para 12 Volts de tensão como para 24V com reostato que permite ir até o máximo de 20 amperes na primária, e que pode ser convertido em 40 amperes na secundária.1/1
