DISPOSIÇÃO EM CONJUNTO DE TRAÇÃO DE RODA DIANTEIRA DE TRICICLO INFANTIL

Classificação IPC

Resumo técnico

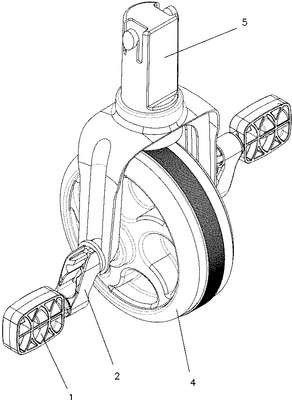

DISPOSIÇÃO EM CONJUNTO DE TRAÇÃO DE RODA DIANTEIRA DE TRICICLO INFANTIL. A disposição em conjunto de tração de roda dianteira de triciclo infantil compreende pedais (1), pedivelas (2), semiroda interna (3), semiroda externa (4) e garfo (5), sendo todos esses componentes moldados em material polimérico e montados por encaixe. Os pedais (1) possuem um eixo (11) com uma fenda axial (12) e uma cabeça saliente (13) que possibilita o encaixe sob pressão no cubo (21) de uma das extremidades do pedivela (2). Os pedivelas (2) possuem na extremidade oposta um eixo prismático vazado (22), segmentado axialmente (23) e com dentes salientes (24), que se encaixam sob pressão no interior do cubo (31 e 41) igualmente prismático das semirodas (3 e 4). As semirodas (3 e 4) apresentam uma face (32 e 42) com um cubo central (31 e 41) saliente pelo lado externo. A semiroda externa (4) possui uma banda de rodagem (43) onde é embutida uma aba periférica (33) da semiroda interna (3) com diâmetro menor para encaixe com ajuste forçado. Para garantir a coesão da roda dianteira do triciclo, as faces internas das semirodas (3 e 4) apresentam elementos de encaixe (34 e 44) que se interpenetram quando da montagem. As extremidades inferiores do garfo (5) apresentam orifícios para a recepção das porções cilíndricas salientes dos cubos das semirodas (31 e 41). A distância de abertura dos garfos (5) é tal que mantém as duas semirodas (3 e 4) unidas.
