REATOR ANAERÓBIO DE FLUXO ASCENDENTE COM FILTRO SEPARADOR - FOSSA ECOLÓGICA

Classificação IPC

Resumo técnico

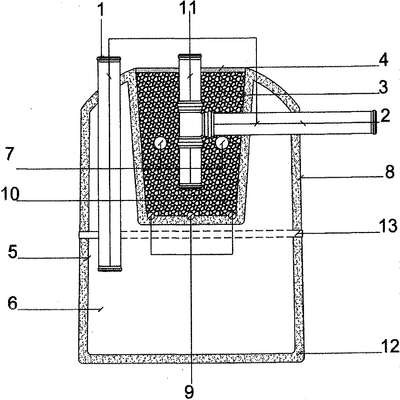

RESUMO(item 1) é o orifício que serve de entrada para o efluente bruto. (item 2) é o orifício que funciona como saída; (3 ) caixa com formato cônico com furos para circulação hidráulica, com função de separação e decantação de sólidos. (item 4) tampa de acesso para inspeção e jateamento do filtro separador; (item 5) superfície cilíndrica representando o corpo do sistema (item 6) interior da câmara maior (item 7) orifícios por onde a agua menos densa passa da câmara maior para o filtro separador; (item 8) encaixe superior de vedação do sistema; (item 9) orifício para retorno de material decantado; (item 10) preenchimento com pedra ou brita; (item 11) tubos e conexões de pvc; (item 12) mistura especial pode compreender de 2 opções, a primeira mistura é composta com esferas de isopor entre 3mm e 5mm em 70%, argamassa cimenticia em 30% e aditivo aglutinante látex a base de água em 2%; segunda opção, composta de resina de poliéster, monômero de estireno, cargas minerais e pigmentos (item 13) superfície plana para junção das duas partes constitutivas do reator anaeróbio com filtro separador.Verifica-se, por fim, que o detalhamento acima descrito mostra o sistema como um todo: esse sistema é construído em duas etapas, a metade superior é composta por entrada, saída, inspeção e compartimento para filtragem. As conexões serão fixadas a peça no momento de sua confecção com o próprio material de preenchimento. A metade inferior completa o volume do sistema no momento da união das duas partes com cola especial especificada acima. Foram apresentadas nesse processo duas novas opções de mistura para preenchimento, ou seja, para confecção dos sistemas de tratamento de esgoto um a base de resina poliéster, e o outro a base de argamassa. O objetivo do aditamento ou inovação deste desenho, serve para proporcionar redução de custo a partir do momento que propomos a utilização de materiais disponíveis para outros fins e aproveitamos a oportunidade para apresentar inovação na utilização desses materiais para a confecção de sistemas de tratamento de esgoto residenciais usualmente fabricados com fibra de vidro ou concreto, e nos manter com certa vantagem competitiva.1/1
