DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM SUPORTE DE ELEVADOR AUTOMÁTICO PORTÁTIL DE AUTOMÓVEIS EM GERAL

Classificação IPC

Resumo técnico

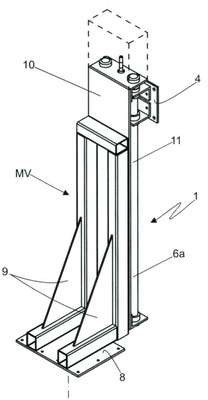

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM SUPORTE DE ELEVADOR AUTOMÁTICO PORTÁTIL DE AUTOMÓVEIS EM GERAL, mais precisamente trata-se de suporte (1) do tipo para transposição de níveis (Nl) e (N2) do elevador automático portátil (EV), especialmente, utilizado para a elevação de veículos quando em manutenção e apresentado no documento de nº. BR202013013760-5, também, depositado pela requerente; dito nível (Nl) pode ser definido como o plano do piso (pl) do baú (B) do veículo transportador (V) do elevador (EV), enquanto que o nível (N2) é definido pelo plano do pavimento (vl); dito suporte (1) compreende módulo de movimentação horizontal (MH) provido de bases de apoio e fixação (2) para instalação no piso (pl) do baú (B) de um veículo transportador (V), sendo que dito módulo horizontal (MH) prevê, também, prevê base móvel (3) receptora do módulo de movimentação vertical (MV) do elevador (EV); dita base móvel (3) é deslocada horizontalmente (dl) e transversalmente (tl) em relação ao piso (pl) do baú (B) até atingir abertura de acesso do baú (B) para que o módulo vertical (MV) realize o deslocamento vertical (d2) do elevador (EV) até que o mesmo atinja o plano do pavimento (vl); dito módulo vertical (MV) prevê base móvel (4) instalada numa chapa de fixação (5) da coluna do elevador automático (EV). Tanto a base móvel (3) do módulo horizontal (MH) quanto à base móvel (4) do módulo vertical (MV) são acionadas por botoeiras (6) e (Ga) de motores elétricos (Ml) e (M2).
