DISPOSIÇÃO  CONSTRUTIVA  INTRODUZIDA  EM  ELEMENTO  VERTEDOR  DE CONJUNTO CORTA-GOTAS PARA GARRAFAS

Classificação IPC

Resumo técnico

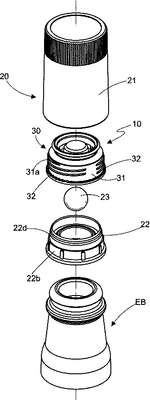

Trata-se de elemento vertedor (10) do tipo ajustado com o conjunto corta-gotas (20) este, por sua vez, montado na embocadura (EB) da garrafa, sendo que dito conjunto (20) compreende tampa (21) provida de batoque interno (21a) que se desenvolve a partir da face interna (21b) da parede (21c), base de escoamento (22) dotada de berço (22a) para a montagem da esfera de escoamento (23); dito vertedor (10) é constituído por corpo único (30) formado por saia tubular (31) cujo diâmetro interno (d1) é passível de receber o estreitamento diametral (22d) e face externa provida de rosca (31a), enquanto que a borda (31b) da dita saia (31) apresenta-se projetada em L em cujo degrau (31c) onde são previstos um par de conjuntos de ressaltos (32) de formato triangular e dispostos de forma diametralmente opostos; a associação da rosca (31a) com o conjunto de ressaltos (32) compõe o travamento da tampa (21); dita saia (31) se desenvolve em plano obliquo (33) com angulação (a) seguindo em trecho ortogonal (33a) com borda (33b) de seção em J invertido; a face interna (33a) do trecho (33a) apresenta-se em plano ligeiramente inclinado (33c) com angulação (ß) seguindo em orla circular (33d) com raio (r), tangencial ao plano inclinado (33c); dita orla (33d) segue em borda periférica alargada (33e) com curvatura (c) espelhada ao raio (r); a associação do raio (r) da orla (33d) com o plano inclinado (33c) configura uma rampa em declive (RP) idealizada para o retorno imediato das gotas remanescentes (g) quando da garrafa (não ilustrada) em posição vertical, evitando que o liquido escorra na parte externa da tampa (21); dita rampa em declive (RP) apresenta diâmetro interno (d2) idealizado para receber de forma justa o batoque (21a) da tampa (21) configurando a vedação da garrafa, bem como, a partir da face interna da parede (31) se desenvolvem múltiplas aletas (34), as quais findam em borda anelar (35a) do berço troncônico (35) receptor da esfera de escoamento (23).
