RACK METÁLICO LATERAL PARA TETO DE VEÍCULO AUTOMOTOR

Classificação IPC

Resumo técnico

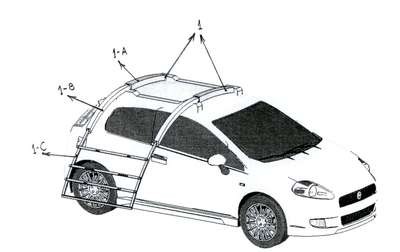

Rack metálico lateral para teto de veículo automotor. O presente Modelo de Utilidade - MU reporta-se ao setor técnico da indústria automobilística e refere-se a um rack metálico lateral para teto de veículo automotor utilizado para suporte de bagageiro e transporte de objetos e equipamentos, proporciona, assim, manuseio fácil e a colocação segura de objetos pelo usuário. O dito rack metálico lateral é constituído por um par de conjuntos telescópicos deslizantes (1), cada qual formado por três elementos telescópicos que se movimentam suavemente devido ao mecanismo interno de esferas (7). Com a opção motorizada, acresce-se ao dito rack metálico lateral o sistema motorizado (9-A) de abertura do segundo elemento telescópico (1-8) formado por um motor central e rodas dentadas (10) que se acoplam a filetes de dentes (13) posicionados ao longo da parte inferior da estrutura do dito telescópico. A abertura do terceiro elemento (1-C) é realizada manualmente e o seu retorno é realizado por outro sistema motorizado (9-B) formado por um motor central e dois tambores laterais (11). A fixação de objetos e equipamentos ao rack é realizada por meio de pinos articuláveis (3-B) que ficam embutidos nas barras transversais (3) fixadas ao terceiro elemento telescópico (1-C) do rack.
