FERRAMENTA DE LIMPEZA PERMANENTE PARA RISERS DE PLATAFORMAS PETROLÍFERAS

Classificação IPC

Resumo técnico

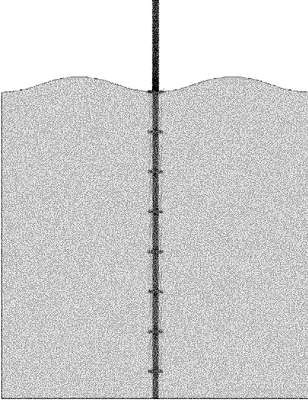

RESUMOFERRAMENTA DE LIMPEZA PERMANENTE PARA RISERS DE PLATAFORMAS PETROLÍFERAS O presente modelo de utilidade pertence ao setor tecnológico de manutenção de plataformas de petróleo e gás e refere-se, mais especificamente, a uma ferramenta de limpeza permanente para risers de plataformas petrolíferas. A solução proposta para a ferramenta diz respeito a um equipamento a ser instalado em linhas de produção e exportação de petróleo e gás (risers rígidos ou flexíveis) que utilizam a energia gerada pela oscilação das ondas e do nível do mar com o objetivo de limpar constantemente e remover as larvas que originam incrustações maiores (cracas) na superfície destes tubos. A ferramenta consiste basicamente em um sistema flutuante que ficará instalado permanentemente sobre cada riser (1) e as boias (2) que compõe o sistema, interligadas através de cabos de aço (3), geram um atrito suficiente para a constante limpeza da superfície dos risers. Esse atrito decorre da variação do nível do mar devido às ondas causadas pela movimentação de massas de águas marinhas. As boias são constituídas internamente de escovas (4) que realizam a remoção da biologia marinha que adere nas superfícies úmidas e submersas, e o mecanismo de limpeza atua por meio de movimentos verticais até a profundidade onde a iluminação natural permite o crescimento da larva. As boias serão projetadas de forma bipartida para que possam ser instaladas ao redor de cada tubo. Os materiais utilizados para a confecção do equipamento e a geometria calculada a partir do projeto, garantirão uma vida útil coincidente com a vida útil do próprio riser tornando dispensável qualquer tipo de manutenção.1/1
