DISPOSIÇÃO CONSTRUTIVA APLICADA EM BOMBA DE LUBRIFICAÇÃO PARA ROLAMENTOS DE REDUTORES

Classificação IPC

Resumo técnico

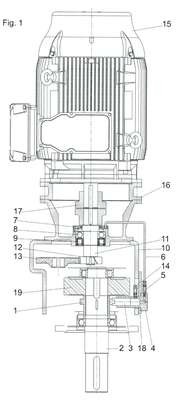

"DISPOSIÇÃO CONSTRUTIVA APLICADA EM BOMBA DELUBRIFICAÇÃO PARA ROLAMENTOS DE REDUTORES". A presentePatente de Modelo de Utilidade refere-se a uma inovadora disposiçãoconstrutiva aplicada em bomba de lubrificação para rolamentos de redutoresdestinada a aumentar sobremaneira o intervalo entre manutenções destinadasà lubrificação dos componentes mais necessitados, em especial os citadosrolamentos. A presente invenção é basicamente constituída por uma buchaexcêntrica(1) inserida no eixo do redutor(2) e que, através da rotação do ditoeixo(2), aciona o pistão(3) que entra pela camisa(4), empurrando o óleo quepassa por uma válvula de retenção(5), segue por um tubo externo(6), entra poruma tampa(?) e lubrifica os rolamentos(8) e (9). Com o movimento inverso dodito pistão(3), o óleo constante dentro da carcaça do redutor(1 O) para lubrificaro pinhão de entrada(12), a engrenagem intermediária(13) e a engrenagem desaída(19), entra por outra válvula de retenção(14) e se armazena dentro dacamisa(4) a espera de, na próxima rotação do dito eixo(2), ser injetado rumoaos ditos rolamentos(8) e (9) em um ciclo constante durante o funcionamentodo motor(15). Adicionalmente, foi criado um flange de fixação(16) fixado entre omotor(15) e o redutor(10) a fim de melhor acondicionar o acoplamento(17) porter sido criado um eixo de entrada(11) e por ter sido simplificado o encaixeentre o eixo de entrada(11), acoplamento(17) e pinhão de entrada(12); tambémfoi criada a tampa de visita(18) para possibilitar a fixação da camisa(4).
