CAIXA PARA TOMADA COM MEMBRANAS FLEXIVEIS INTEGRADA AS PAREDES PARA EMBUTIR EM ALVENARIA

Classificação IPC

Resumo técnico

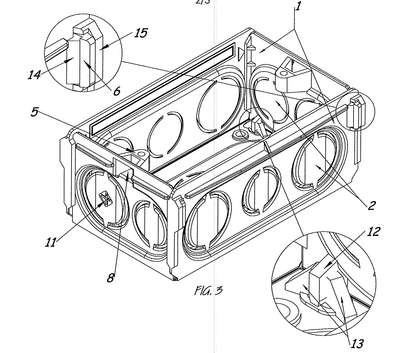

Patente de modelo de utilidade para uma caixa para tomada com membranas flexíveis integrada as paredes para embutir em alvenaria que é compreendida por paredes rebaixadas 1 dotadas de possíveis aberturas 2 ligadas por pequenas aletas 3, estando as paredes 1 interligadas e definidas pelas membranas flexíveis 4, furos 9 dispostos para a fixação externa da caixa e ainda gravação 10 com textos e símbolos em relevo, perpendicularmente as paredes 1 são posicionadas adequadamente projeções com furo 5 e cavidades 8 e nas bordas das mencionadas paredes 1 são previstas travas 6 e alojamentos 7 constituídos com ressaltos 14 e 15 destinadas ao travamento definitivo e formatação final da caixa e ainda mencionando região de menor espessura contendo rasgos 11, a presente disposição apresenta-se em duas etapas de formação, utilizado no fornecimento, o formato inicial é descrito pela planificação das paredes 1 e o formato final realizado pelo usuário e obtido através do movimento articulado das paredes 1 proporcionado pela integração das membranas flexíveis 4, onde o posicionamento parcial e delimitado das paredes 1 é obtido pela relação entre as projeção 12 e 13, seguido do travamento definitivo através da. ação das travas 6 introduzidas nos alojamentos 7 e confinadas nos ressaltos 14 e 15, tomando assim a caixa apta para o uso.
