DISPOSIÇÃO INTRODUZIDA EM SUPORTE PARA CÂMERA DE FILMAGEM

Classificação IPC

Resumo técnico

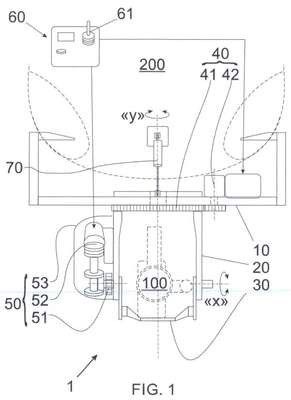

DISPOSIÇÂO INTRODUZIDA EM SUPORTE PARA CÂMERA DE FILMAGEM. O presente resumo refere-se a um pedido de patente de modelo de utilidade para suporte (1) para câmera de filmagem (100), perten- cente ao campo dos equipamentos usados junto a equipamentos de filmagem, particularmente filmagens aéreas feitas a partir de uma ae- ronave tipo helicóptero (200) compreendido: por travessa fixa supe- rior em "U" (10), montada atravessada sob a frente (nariz) do helicóp- tero (200); por primeiro elemento de suporte em "U" invertido (20), montado através de meio de pivô (não ilustrado) no centro do ramo transversal da travessa fixa superior (10) e que se move em torno do eixo vertical "Y"; por segundo elemento de suporte em UU~~ (30) mon- tado articulado através de pontas de eixo entre as extremidades li- vres dos ramos paralelos do primeiro elemento de suporte em "U" invertido (20) e que se move em torno do eixo horizontal "X" e sobre cujo ramo transversal é suportado o conjunto da câmera de filmagem (100); por sistema de movimentação em torno do eixo vertical "Y" (40) e do eixo horizontal "X" (50), compostos basicamente por sistemas de coroa e pinhão (41), (51) e servomotores (42), (52); e por painel de controle tipo joystick (60) usado no interior da cabine do helicóp- tero (200) e associado a estes últimos.
