DISPOSIÇÃO INTRODUZIDA EM TOMADA ELÉTRICA COM TRAVA DE SEGURANÇA

Classificação IPC

Resumo técnico

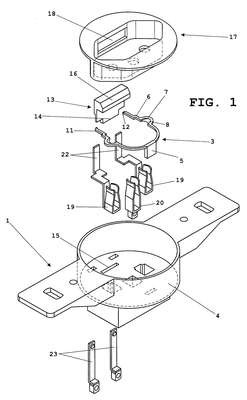

DISPOSIÇÃO INTRODUZIDA EM TOMADA ELÉTRICA COM TRAVA DE SEGURANÇA. O presente pedido de modelo de utilidade revela uma disposição introduzida em tomada elétrica com trava de segurança, compreendendo um meio elástico (3), provido de travas (12) para uma lingueta (13) que possui uma parede superior inclinada (16) que configura uma rampa de contato que atravessa O espelho de fechamento (17) da tomada (1) a partir de uma janela retangular (18) ficando aparente. Com o plugue elétrico (2) removido da tomada (1), a lingueta (13) permanece travada pelo meio elástico (3), através das travas (12) que envolvem dita lingueta (13), ficando as sedes (19) desenergizadas, estando os contatos (22) e contatos (23) separados. Com a introdução dos pinos (9,10) do plugue elétrico (2) no interior da tomada (1), ocorre o destravamento da lingueta (13) pelas travas (12), sendo então dita lingueta (13) deslocada angularmente para dentro ck: espelho (17) (ka tomada (1) pelo plugue (2), flexionando os prolongamentos 'verticais (22) cka encontro cxxn os contatos elétricos (23), energizando as sedes (19) e consequentemente dito plugue (2).
