DISPOSIÇÕES CONSTRUTIVAS EM BICO PULVERIZADOS TIPO LEQUE DUPLO

Classificação IPC

Resumo técnico

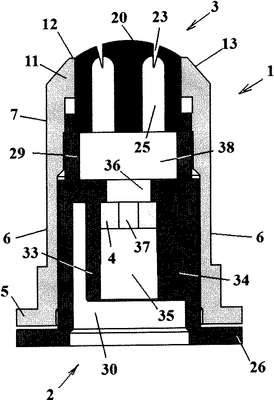

DISPOSIÇÕES CONSTRUTIVAS INTRODUZIDAS EM BICO PULVERIZADOR TIPO LEQUE DUPLO . Trata esta patente de inédita disposições construtivas introduzidas em bico pulverizador do tipo leque duplo de construção compacta, com menos componentes e desprovido de anéis ve ntes. O novo bico tem um receptá ulo (1) cilíndrico com a parede externa possui dois chanfros retangulares co trapostos (8) estendendo-se até outro setor cilindro (7) de menor diâmetro, ujo topo (8) é plano e horizontal, tendo uma abertura (9) aproximadamente re angular, de arestas menores encurvadas (10), das quais derivam duas projeçõ verticais contrapostas (11) cujos topos formam estreitos segmentos plano e c rvos (12), da base do receptáculo (1) projetando-se uma cavidade cilindri interna (14) com pequena redução diametral (16) na região que corres nde ao início do setor externo (7), a metade superior deste trecho tendo u a sutil redução de diâmetro (16) que termina na parede (8), enquanto o ei mento pulverizador (3) possui na parte inferior (18) uma base plana (19), e o topo em forma de calota tronco-esferoidal (20) provida com dois recortes (23) de perfil em V" com uma pequena abertura (24) inferior, ligada a respect a passagem vertical (25) que deriva da base (19), dito receptáculo (1) aloj o O corpo interno (2) cuja base está provida com uma aba (26) sucedida p r um trecho cilíndrico (27 ) com cerca de 70% da altura total deste componente enquanto a parte superior do dito corpo exibe outro trecho cilíndrico (29) de enor diâmetro menor, enquanto o interior do corpo (2) apresenta uma cavidade cilíndrica axial (30) cujo extremo inferior exibe uma reentrância anelar (31) de mesma altura da aba (26), essa mesma cavidade estando delimitada superior nte por uma parede plana (32) da qual deriva uma projeção cilíndrica tubula (33) de menor diâmetro e de altura equivaLente a 70% da altura total da ca idade (30), estando conectada á parede interna da dita cavidade (30) por tr s segmentos radiais (34) regularmente espaçados, estendendo-se por toda a s a altura, dita projeção (33) exibindo uma cavidade de seção circular (35) leve ente cônica, sucedida por uma passagem cilíndrica (36) de menor diâmetro, e ela cavidade cilíndrica (38), cujo trecho final (40), de maior diâmetro, recebe a parte inferior do elemento ( 3).
