DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE DE FIXAÇÃO DE ANTENAS PORTÁTEIS

Classificação IPC

Resumo técnico

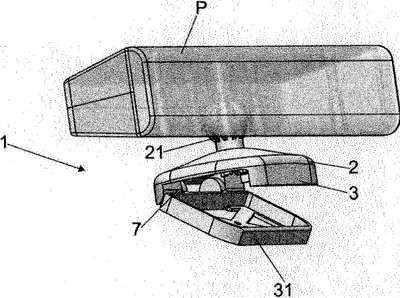

DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE DE FIXAÇÃO DE ANTENAS PORTÁTEIS, compreendido por um corpo principal constituído a partir de uma calota dotada de aba perimetral cujas laterais descrevem um rebaixo acondicionador, enquanto a secção traseira detém centralmente rebaixo ladeado por torres de engates primarias providas de furos passantes circundados por canais, sendo dita calota provida em sua secção central na face superior de furo comunicante com canais acopladores, verificado no botoque disposto em sua face inferior, que recebe o acoplamento de hastes dotadas de unhas travadoras posicionadas na secção inferior do segmento cilíndrico do suporte de união, cuja secção superior projeta um segmento macho esférico para engate no segmento esférico fêmea localizado na secção inferior do suporte disposto na antena, sendo que as ditas torres de engates primarias recebem o acoplamento de torres de engate secundarias, providas em suas faces externas de pinos cilíndricos circundados por alívios, dispostos na secção traseira da base de fechamento, esta constituída por abas perimetrais que projetam internamente abas circundantes, cujos vértices são ligados por nervuras.
