DISPOSIÇÃO CONSTRUTIVA EM RESFRIADOR DE ÁGUA PARA CRIOTERAPIA

Classificação IPC

Resumo técnico

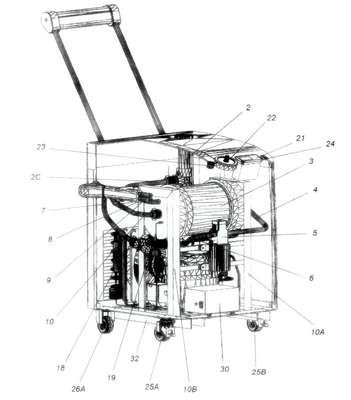

SISTEMA RESFRIADOR DE ÁGUA PARA CRIOTERAPIA. Patente de Modelo de Utilidade para um modelo de um sistema resfriador de água para crioterapia que é compreendido por um gabinete 1 dentro do qual se localiza tubulações 2 e 2A para abasteceimento com um líquido de trocas térmicas e 2B para descarga, além de 2C para exaustão de ar residual da câmaea 3A por onde circula o fluido de trocas térmicas, tal câmara possui em seu interior uma serpentina 3B e que está interligada a um compressor 12, condensador 14 e suas tubulações 11, 13,17,18 e 19, por onde circula o gás refrigerante, na 5 presente disposição, o fluido de trocas térmicas é posto a circular pela bomba 5, chega à camara 3A, cujas paredes são isoladas termicamente, troca calor com o gás refrigerante que bombeado pelo compressor 12 e circula pelas tubulações 4,6,7, indo até a bolsa térmica e voltando por 8, 9 e 10 para ser novamente resfriada, sendo o controle da temperatura feita pelo dispositivo 21 e a vazão da água pelo botão 22, o aparelho é ligado e desligado pelo botão 23 e o controle do abastecimento pelo painel de leds 24.
