DISPOSIÇÃO CONSTRUTIVA APLICADA EM GRUA ARTICULADA MODULAR COM ACIONAMENTO HIDRÁULICO

Classificação IPC

Resumo técnico

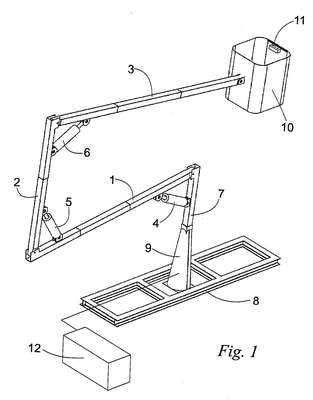

DISPOSIÇÃO CONSTRUTIVA APLICADA EM GRUA ARTICULADA MODULAR COM ACIONAMENTO HIDRÁULICO. Patente de modelo de utilidade pertencente ao campo dos equipamentos que construídos por vigas, providos de lança atuando como um braço de alavanca e montados de forma a obter movimentos de translação ou balanço em planos verticais ou horizontais ou uma combinação desses movimentos, composto de braços (1), (2) e (3) articuláveis, acionados por cilindros (4), (5) e (6) hidráulicos de movimentação, de maneira que no chassi principal é provida uma coluna (7) com engrenagens que permite giro total, sendo ditos cilindros hidráulicos acionados por meio de bomba hidráulica interligada a um reservatório (12) de óleo, sendo todas as conexões de mangueiras flexíveis. A presente grua hidráulica possui também em sua base uma estrutura com treliças (8) de sustentação do chassis da grua e serão lastreadas com água armazenada no compartimento (9) funcionando como contra peso de toda a estrutura, de modo que o objetivo é atingir qualquer ponto da esfera ou tanque com o movimento do braço hidráulico. O acionamento dos braços (1), (2) e (3) é comandado através da cesta (10) por meio dos controles (11) onde um profissional fará os acionamentos de recolher braços, estender braços, abaixar braços, levantar braços e girar o eixo central.
