APERFEIÇOAMENTO EM SISTEMA DE VENTILAÇÃO E VEDAÇÃO PARA ABRIGO DE EQUIPAMENTOS EM POSTE

Classificação IPC

Resumo técnico

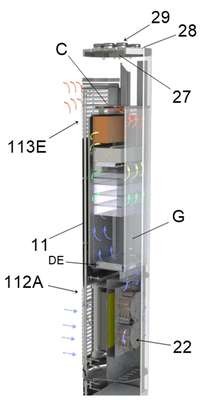

APERFEIÇOAMENTO EM SISTEMA DE VENTILAÇÃO E VEDAÇÃO PARA ABRIGO DE EQUIPAMENTOS EM POSTE.O presente certificado de adição consiste em um aprimoramento do sistema para ventilação e dissipação térmica de equipamentos instalados e camuflados no interior de poste de telecomunicações, para evitar que se danifiquem devido ao superaquecimento, bem como realizar a vedação do conjunto, para evitar o acúmulo de água dentro do poste. Para isso, dispõe-se de uma torre, também denominada de poste, que possui porta(s) (11) dotada(s) de veneziana de entrada (112A) de ar externo e veneziana de saída (113E) de ar aquecido. A torre possui gabinete(s) (G) que mantém os equipamentos (2)instalados em racks no interior. Abaixo do(s) gabinete(s) possui ventiladores (22) instalados em caixa de ventilação acoplados, opcionalmente, com filtro, posicionados à frente da entrada de ar advinda das venezianas (112A), acoplados ao(s) gabinete(s) por um duto de entrada de ar. O(s) gabinete(s) (G) possui(em) porta(s) e paredes totalmente fechadas, contando em seu espaço interno (EI) com suportes de fixação padrão rack para acomodar equipamentos (2), e é dotado ainda de placas (P) de fechamento de policarbonato no bayface, nas partes em que não contenha equipamentos (2) instalados, de modo a, junto com os equipamentos instalados, criar um corredor frio na frente dos equipamentos, e na parte detrás manter um corredor quente, evitando a mistura de ar, e aumento a eficiência de troca térmica. Para permitir a saída de ar aquecido, o(s) gabinete(s) possui(em) duto de saída de ar. Ademais, para evitar a entrada de água das venezianas (113E), para o interior do(s) gabinete(s) (G), este duto de saída de ar é confeccionado com sua parte inferior em formato de calha (C) inclinada formada por uma superfície ascendente com uma borda perpendicular.
