DISPOSITIVO DE CAPTAÇÃO DA CENTELHA DE UMA SOBRE TENSÃO, ABSORÇÃO DE PEQUENOS TRANSIENTES E MÉTODO DE DETECÇÃO DE FUGA EM SISTEMA DOTADO DE ELETRODOS DE CARGA E DESCARGA DE SOBRETENSÃO

Classificação IPC

Resumo técnico

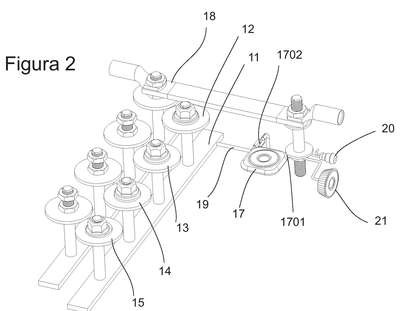

R E S U M ODISPOSITIVO DE CAPTAÃÃO DA CENTELHA DE UMA SOBRE TENSÃO, ABSORÃÃO DE PEQUENOS TRANSIENTES E MÃTODO DE DETECÃÃO DE FUGA EM SISTEMA DOTADO DE ELETRODOS DE CARGA E DESCARGA DE SOBRETENSÃO, tal como definido nas correspondentes reivindicações da patente de invenção BR 10 2015 006730 5, depositado em 25/03/2015, onde as modificações representam melhoria considerável na sua aplicação e funcionalidade, tendo um varistor (17) com um terminal (1701) conectado a linha fase, através do eletrodo de carga fase (1 a 3) e eletrodo de carga neutro (4) e o outro terminal (1702), conectado ao eletrodos de descarga (12 a 15), do aterramento (11) e a um LED (20), para que o desvio da corrente, em fuga, de uma sobre tensão, seja direcionada para o varistor (17), cuja tensão excedida, aquece e sobrecarrega o LED (20), queimando-o, alertando para uma fuga de corrente elétrica, necessidade de ajuste entre ou substituição dos eletrodos (1 e 12 ou 2 e 13 ou 3 e 14 ou 4 e 15) e, redireciona o transiente para o aterramento (11). 1 / 1
