PLACA APERFEIÇOADA DE FIXAÇÃO DE REVESTIMENTO CERÂMICO DO TIPO PASTILHA OU SIMILAR

Classificação IPC

Resumo técnico

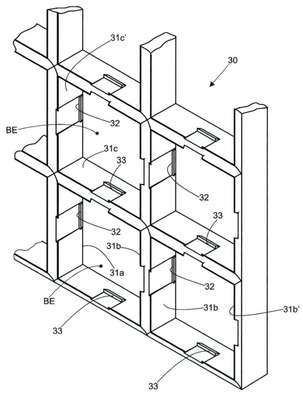

"PLACA APERFEIÇOADA DE FIXAÇÃO DE REVESTIMENTO CERÂMICO DO TIPOPASTILHA OU SIMILAR".Trata-se de placa aperfeiçoada (10) de fixação de revestimento cerâmico (RV) do tipopastilha ou similar para instalação fachadas de edifícios (FD) ou outras fachadas; ditaplaca de fixação (10) compreende duas partes complementares, sendo a baseestrutural (20) e tampa trava (30); ambas partes são confeccionadas em materialplástico injetado ou outro tipo de material adequado; a base estrutural (20) contemplameio de fixação (MF) para montagem na fachada (FD) e prevê múltiplas moldurasortogonais (21) equidistantes longitudinalmente e transversalmente de forma acompor espaçamentos idênticos (e) idealizados para a montagem das bordas deberços (BE) previstos na tampa trava (30), os quais, por sua vez, compreendemcaixilhos (31) com dimensional maior que o dimensional das molduras (21) e sãoidealizados para a acomodação de pastilhas cerâmicas (RV); o travamento da tampa(30) na base (20) é formado pelo engate de dentes (32) que se desenvolvem a partir daborda extrema (31a) de pelo menos um par de paredes paralelas (31b) e (31b') doscaixilhos (31) em recortes (22) praticados próximo a borda extrema (21a) de um par deparedes paralelas (21b)/(21b') de cada moldura (21); dito meio de fixação (MF) da base(20) na face plana da fachada (FD) é configurado pela previsão de múltiplas projeçõestubulares (24) que se desenvolvem a partir da face plana (23), os quais são passiveis dereceberem insertos (I5) previamente instalados na fachada (FD); para o travamentodas pastilhas (RV) em cada berço (BE) da tampa trava (30) é previsto pelo menos umpar de projeções (33) previstas nas outras paredes (31c) e (31c') de cada caixilho (31),as quais tem formato de cunha com setor angulado (gl) seguido de trecho retilíneo(ti) onde é apoiada a pastilha (RV) para a retenção da mesma no berço (BE).
