REBOQUE APERFEIÇOADO PARA TRANSPORTE COM TRAÇÃO HUMANA EM BICICLETA

Classificação IPC

Resumo técnico

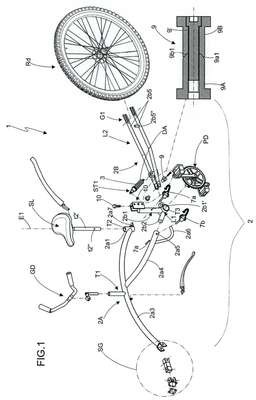

REBOQUE APERFEIÇOADO PARA TRANSPORTE COM TRAÇÃO HUMANA EMBICICLETA.Trata-se de reboque (1) do tipo para tração humana em bicicleta condutora (Bc) onde,notadamente, dito reboque é, especialmente, utilizado para auxiliar no aprendizado doato de andar de bicicleta bem como, transporte e lazer; dito reboque (1) compreendequadro estrutural (2) onde são previstos perfis tubulares (T1) e (T2) para a montagemdo guidão (GD) e selim (SL), bem como, perfil tubular (T3) para a instalação da pedaleira(PD), além de garfo (G1) para a montagem da roda de tração (Rd); dito quadro estrutural(2) apresenta-se bipartido, sendo formado por uma Iongarina principal (2A) provida demeios de engate da Iongarina traseira (2B), sendo que dita Iongarina principal (ZA)contempla uma ramificação tubular ortogonal (2a1) que quando alinhada em eixovertical (E1) com ramificação tubular ortogonal (2b1) da Iongarina traseira (2B) compõereceptor (RP) para a montagem coaxial da tubulação (t2') idealizada para a instalaçãodo selim (SL); dita Iongarina traseira (2B), por sua vez, prevê setor de instalação (ST1) dodispositivo amortecedor (DA), o qual é formado por pistão hidráulico (3) provido deextremidades discoides (3a) para assentamento de mola (ML), sendo que dita Iongarinatraseira (2B) é configurada por duas partes (L1) e (L2) conectadas entre si por pino (9)de forma a compor um ponto de articulação (pa) para a auxiliar na compactação doreboque(1)
