ESPARGIDOR HIDROPNEUMÁTICO PARA PRODUTOS BETUMINOSOS E LIGANTES

Classificação IPC

Resumo técnico

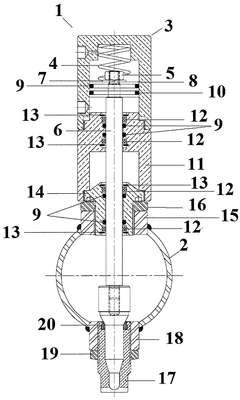

ESPARGIDOR HIDROPNEUMATICO PARA PRODUTOS BETUMINOSOS E LIGANTES Que prevé valvula pneumatica (1), instalada na barra espargidora (2), a qual é formada por corpo (3), e no interior do qual é disposta mola (4), que circunscreve porca (5), que lixa a extremidade superior da haste (6), e que se apoia sobre arruela de pressão (7), que, por sua vez, se apoia no émbolo (8), tendo, abaixo deste, anel oring (9) e anel de teflon (10), sendo que esta haste é centrada no prolongador (11), que se apresenta dotado de aberturas (1 la) para dissipagao de calor, por meio de buchas (12) e de anéis elasticos (13), que sao intermediados por anéis oring (9), sendo o dito prolongador inferiormente fechado por tampa (14), onde a haste também é centrada por buchas (12) e anéis elésticos (13), intermediados por anéis oring (9), sendo dita tampa inferior inserida na bucha superior (15) da barra espargidora, ea retida por porca (16), tendo, cada valvula pneumatica, bico espargidor (17) inferior anatomico, de alta precisao, e com perda de carga dirninuida, olqtida pela passagem plena do produto, mantendo vazão constante e leque de aspersao com angulo que varia entre 70° e 100°, e com espagamento de 100 mm em relagzao a respectiva valvula pneumética, sendo o bico espargidor inserido na bucha inferior (18) da barra espargidora, fixo por porca (19), sendo a vedação, entre o bico espargidor e a barra espargidora, obtido por bucha de teflon (20); internamente as vélvulas pneumaticas se fonnam camaras que sao divididas pelo émbolo, as quais sao passiveis;de receber, duas a duas, ar pressurizado, através de pressurizadores duplos (21), de forma que, em fungzao da pressão reinante no interior das ditas camaras, a dita haste pode ser deslocada, ascendente ou descendentemente, para liberar ou bloquear a passagem de emulsao através do bico espargidor.
