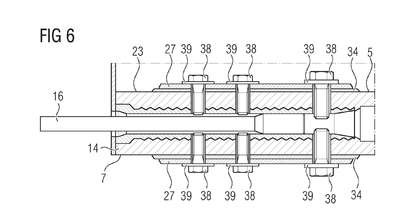

Patente de Invenção MÉTODO DE REMODELAÇÃO DE UM MEIO DE FIXAÇÃO PARA FIXAR OS INSERTOS DE MONTAGEM EMBUTIDOS EM UMA RAIZ DE PÁ DE TURBINA EÓLICA de SIEMENS GAMESA RENEWABLE ENERGY INNOVATION & TECHNOLOGY, S.L. — IPC F03D 1/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
"MÉTODO DE REMODELAÇÃO DE UM MEIO DE FIXAÇÃO PARA FIXAR OS INSERTOS DE MONTAGEM EMBUTIDOS EM UMA RAIZ DE PÁ DE TURBINA EÓLICA. A presente invenção refere-se a um método de remodelação de um meio de fixação para fixar os insertos de montagem (14) embutidos em uma raiz (5) de uma pá de turbina eólica (4), cujos insertos de montagem (14) compreendem, cada um dos mesmos, pelo menos um pino (16) estendido no sentido axial da raiz (5), em que a pá (4) é instalada em um cubo (2) de uma turbina eólica (1), o método sendo caracterizado pelo fato de compreender as etapas de: - fazer pelo menos um furo (19, 20, 21, 24, 25, 26) perpendicular ao inserto de montagem (14) a partir de pelo menos uma superfície de raiz (7, 23), até que o furo (19, 20, 21, 24, 25, 26) se estenda para dentro ou através do inserto de montagem (14) - rosquear o furo (19, 20, 21, 24, 25, 26) pelo menos na região onde o furo se estende para dentro ou através do inserto de montagem de modo a adaptar o mesmo para o recebimento de um parafuso roscado (38) - dispor uma chapa de reforço (27) na superfície de raiz (7, 23), cuja chapa de reforço compreende pelo menos uma abertura (28, 29, 30) que corresponde ao furo (19, 20, 21, 24, 25, 26) - passar o parafuso roscado (38) pela abertura (28, 29, 30) e rosquear o parafuso (38) no furo roscado (19, 20, 21, 24, 25, 26) para a fixação do inserto (14) na chapa (27).
