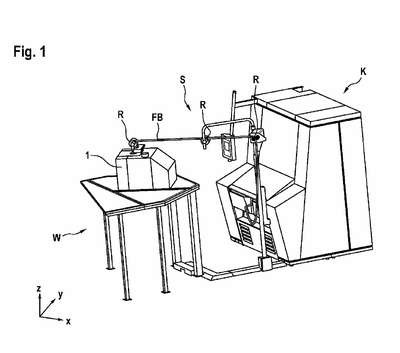

Patente de Invenção MÉTODO E DISPOSITIVO PARA SEPARAR UMA FITA DE FIBRA DURANTE TROCA DE LATAS EM UM ESTIRAMENTO de TRÜTZSCHLER GROUP SE — IPC B65H 67/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A invenção se refere a um método e um sistema de estiramento para separar uma única fita de fibra (FB) cardada durante a troca de latas em um estiramento (1), no qual a fita de fibra é gerada em uma carda (K) e percorre sem interrupção para o sistema de estiramento (1), que está disposto na parte superior do trocador de latas (W) associado à carda (K), em que a fita de fibra (FB) é guiada verticalmente através de um campo de atraso principal do estiramento (1) até um funil (14) e, posteriormente, até um par de rolos de retirada que guiam a fita de fibra (FB) para dentro de um tubo de base (40) de uma placa de latas (41) em rotação contínua para dentro de uma lata, que compreendem as seguintes etapas: - redução da velocidade da placa de latas (41) para uma velocidade de entrega da fita de fibra (FB) de 50 m/min a 300 m/min, - introdução de ar comprimido no funil (14) para gerar uma corrente de sucção na fita de fibra (FB), - criação de um ponto fino na fita de fibra (FB) no campo de atraso principal do sistema de estiramento, - encaminhamento da fita de fibra (FB) com o ponto fino através do funil (14) submetido a ar comprimido, através dos rolos de retirada, para dentro do tubo de base (40) da placa de latas (41), - acionamento da troca de latas e, portanto, da separação da fita de fibra (FB) assim que o ponto fino da fita de fibra (FB) tiver atingido a saída da placa de latas (41) giratória, - introdução da fita de fibra (FB) na lata vazia e operação da carda (K) com o sistema de estiragem e o trocador de latas (W) na velocidade de produção.
