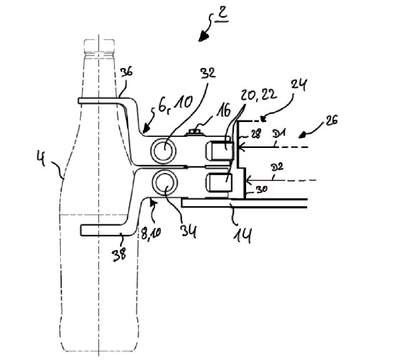

Patente de Invenção DISPOSITIVO DE APERTO E DISPOSITIVO DE TRANSPORTE de TYROLON GMBH — IPC B65G 47/86. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE APERTO E DISPOSITIVO DE TRANSPORTE. A presente invenção se refere a um dispositivo de aperto (2) para agarrar, segurar e guiar recipientes especialmente do tipo garrafa (4), tendo um primeiro par e um segundo par de braços de aperto (6, 8), sendo que cada par de braços de aperto (6, 8) tem um primeiro braço de aperto (10) e um segundo braço de aperto idêntico, porém diametralmente oposto (12); uma unidade de rolamento (14) para o suporte dos pares de braços de aperto (6, 8), sendo que a unidade de rolamento (14) tem pelo menos um primeiro pino e um segundo pino de apoio (16, 18) para o suporte do primeiro par e do segundo par de braços de aperto (6, 8) de maneira pivotável de uma posição de aperto para uma posição de abertura, ou vice-versa; sendo que cada qual dentre o primeiro par e o segundo par de braços de aperto (6, 8) possui um primeiro meio de abertura (20) e a unidade de rolamento (14), além disso, possui um segundo meio de abertura (24), sendo que os dois meios de abertura (20, 24) são projetados de modo a mover o primeiro par de braços de aperto (6) da posição de aperto para a posição de abertura, independentemente do segundo par de braços de aperto (8). A presente invenção se refere ainda a um dispositivo de transporte (40).
