ARRANJO DE MEDIÇÃO, DISPOSITIVO DE MEDIÇÃO, BANCADA DE TESTES, E, MÉTODO PARA DETERMINAR UMA PERDA DE TORQUE DE UMA MÁQUINA ELÉTRICA COM UM ROTOR POR MEIO DE UM ARRANJO DE MEDIÇÃO

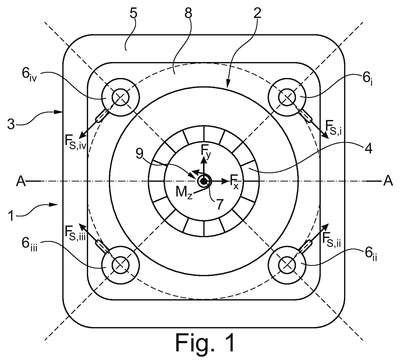

Patente de Invenção ARRANJO DE MEDIÇÃO, DISPOSITIVO DE MEDIÇÃO, BANCADA DE TESTES, E, MÉTODO PARA DETERMINAR UMA PERDA DE TORQUE DE UMA MÁQUINA ELÉTRICA COM UM ROTOR POR MEIO DE UM ARRANJO DE MEDIÇÃO de AVL LIST GMBH — IPC G01L 1/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ARRANJO DE MEDIÇÃO, DISPOSITIVO DE MEDIÇÃO, BANCADA DE TESTES, E, MÉTODO PARA DETERMINAR UMA PERDA DE TORQUE DE UMA MÁQUINA ELÉTRICA COM UM ROTOR POR MEIO DE UM ARRANJO DE MEDIÇÃO. A invenção refere-se a um arranjo de medição (1) tendo uma máquina elétrica (2) com um rotor (4) e tendo um dispositivo de medição (3) para determinar a perda de torque da máquina elétrica (2), em que o dispositivo de medição (3) possui um dispositivo de fixação (5) e pelo menos um elemento piezoelétrico (6i, 6ii, 6iii, 6iv), preferivelmente pelo menos três, em particular quatro, elementos piezoelétricos, cada um tendo uma direção preferida, em que o dispositivo de fixação (5) porta o pelo menos um elemento piezoelétrico (6i, 6ii, 6iii, 6iv) e suporta a máquina elétrica por meio do pelo menos um elemento piezoelétrico (6i, 6ii, 6iii, 6iv) de tal forma que pelo menos as forças de cisalhamento entre a máquina elétrica (2) e o dispositivo de fixação (5) possam ser medidas por meio do pelo menos um elemento piezoelétrico (6i, 6ii, 6iii, 6iv), em que a direção preferida ou as direções preferidas são, cada uma, paralelas ou estão paralelas a ou em um único plano, em que um eixo geométrico de rotação (7) do rotor (4) intercepta o plano em um ângulo entre 45° e 135°, preferivelmente entre 85° e 95°, mais preferivelmente pelo menos substancialmente perpendicularmente, e em que o rotor (4) está girando livremente.
