INJETOR DE COMBUSTÍVEL DUPLO PARA INJETAR DOIS COMBUSTÍVEIS SEPARADOS

Classificação IPC

Prioridades unionistas

Resumo técnico

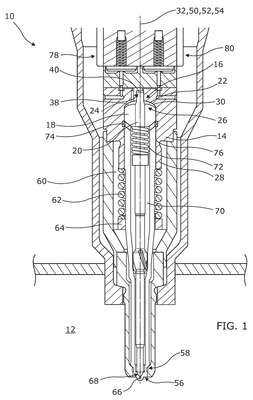

INJETOR DE COMBUSTÍVEL DUPLO PARA INJETAR DOIS COMBUSTÍVEIS SEPARADOS. De acordo com a presente invenção, é provido um injetor de combustível duplo para injetar dois combustíveis separados em uma câmara de combustão de um motor de combustão interna. O injetor de combustível duplo é composto por um corpo de bocal que aloja um arranjo de válvula de agulha dupla. O arranjo de válvula de agulha dupla compreende uma primeira válvula de agulha de combustível e uma segunda válvula de agulha de combustível, e a primeira válvula de agulha de combustível define um primeiro eixo de válvula de agulha. O injetor de combustível duplo compreende adicionalmente uma primeira câmara de controle de combustível definida pelo menos em parte por uma superfície superior de uma extremidade superior da primeira válvula de agulha de combustível, de modo que a variação de uma primeira pressão na primeira câmara de controle de combustível varia a força na extremidade superior da primeira válvula de agulha de combustível. A primeira válvula de agulha de combustível compreende um furo que se estende através da extremidade superior da primeira válvula de agulha de combustível a partir de uma abertura definida na superfície superior. Além disso, a segunda válvula de agulha de combustível é recebida de forma deslizante dentro do furo que se estende através da extremidade superior da primeira válvula de agulha de combustível, ou seja, dentro do primeiro furo da válvula de agulha de combustível. A segunda válvula de agulha de combustível se projeta da abertura de modo que uma extremidade superior da segunda válvula de agulha de combustível se estende acima da extremidade superior da primeira válvula de agulha de combustível.
