Patente de Invenção SISTEMA DE ELETROLISADOR de CERES INTELLECTUAL PROPERTY COMPANY LIMITED — IPC C25B 1/042. Figura publicada pelo INPI na Revista da Propriedade Industrial.

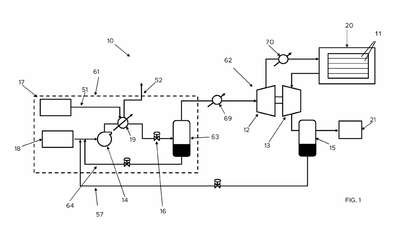

A presente invenção se refere a um sistema de eletrolisador (10) que compreende pelo menos um eletrolisador (20), sendo que o eletrolisador (20) compreende pelo menos uma entrada de vapor (41) e pelo menos uma saída de gás residual (38; 39), e um turbocompressor (62) para comprimir o gás residual do eletrolisador (20). O turbocompressor (62) compreende uma entrada de fluido de acionamento, uma saída de fluido de acionamento, uma entrada de fluido de compressão, uma saída de fluido comprimido, um compressor (13) e uma turbina (12). A turbina (12) está configurada para acionar o compressor (13). A saída do fluido de acionamento do turbocompressor (62) está conectada de maneira fluídica a pelo menos uma entrada de vapor (41) do eletrolisador (20). A pelo menos uma saída de gás residual (38; 39) do eletrolisador (20) está conectada de maneira fluídica à entrada do fluido de compressão do turbocompressor (62). O sistema (10) pode ainda incluir uma fonte de vapor conectada de maneira fluídica à entrada do fluido de acionamento do turbocompressor (62) para abastecer a turbina (12) usando-se vapor pressurizado.
