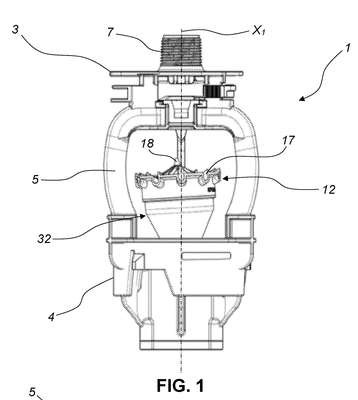

Patente de Invenção DISPOSITIVO DIFUSOR DE LÍQUIDO PARA SISTEMAS DE IRRIGAÇÃO de KOMET AUSTRIA GMBH — IPC B05B 15/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Um dispositivo difusor de líquido para sistemas de irrigação que compreende uma armação (2) definindo um eixo geométrico central (X1) e tendo um corpo superior (3) provido com um bocal (6) conectado a uma linha para abastecer um líquido de irrigação para gerar um jato substancialmente axial e um corpo inferior (4) provido com uma massa estabilizadora (8), um conjunto defletor (12) tendo uma placa defletora (13) com uma face superior (14) voltada para o bocal (6) e uma face inferior (15) a partir da qual uma espiga (16) se estende do lado oposto ao bocal (6), um membro de contenção (24) operativamente associado ao corpo inferior (4) tendo um colar anular periférico (25), uma haste (39) e uma cavidade (26) com uma parede de fundo (27) na qual uma sustentação rotativa (28) é arranjado. O conjunto defletor (12) é inserido na cavidade (26) do membro de contenção (24) com uma extremidade (30) da espiga (16) que repousa contra a referida sustentação rotativa (28) e com a face inferior (15) da placa (13) espaçada do colar anular (25) para permitir a rotação livre do conjunto defletor (12). É fornecido um membro de proteção (32) restrito à placa defletora (13) e configurado para ocluir o espaço entre a face inferior (15) da placa (13) e o colar anular (25) do referido membro de contenção (24), bem como para encerrar o referido membro de contenção (24), a referida sustentação rotativa (28) e todas as partes móveis do referido conjunto defletor (12) de modo a impedir a entrada de líquidos, sólidos e detritos.
