Patente de Invenção APARELHO DE CONEXÃO de BAKER HUGHES ENERGY TECHNOLOGY UK LIMITED — IPC E21B 33/035. Figura publicada pelo INPI na Revista da Propriedade Industrial.

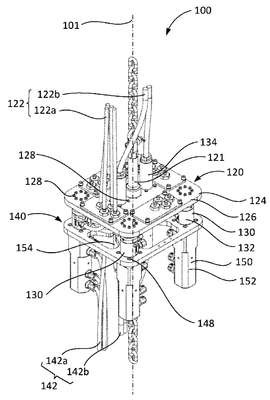

APARELHO DE CONEXÃO. É revelado um aparelho de conexão (100) para formar uma conexão entre as respectivas linhas de serviço (122, 142) em um ambiente submarino. O aparelho de conexão (100) compreende uma primeira parte (120) compreendendo uma pluralidade de conectores (130) configurados para serem conectados a um primeiro conjunto de linhas de serviço (122) e um primeiro suporte (124), a pluralidade de conectores (130) sendo disposta em e dependendo do primeiro suporte (124), sendo que pelo menos um conector da pluralidade de conectores (130) é um hot stab (132). O aparelho de conexão (100) compreende uma segunda parte (140) compreendendo uma pluralidade de receptáculos (150) configurados para serem conectados a um segundo conjunto de linhas de serviço (142) e um segundo suporte (144), a pluralidade de receptáculos (150) sendo disposta em e dependendo do segundo suporte (144), cada receptáculo (130) da pluralidade de receptáculos (150) correspondendo a um conector (150) da pluralidade de conectores (130), sendo que pelo menos um receptáculo da pluralidade de receptáculos (150) é um receptáculo de hot stab (152). O aparelho de conexão (100) é móvel entre uma posição acoplada e uma posição desacoplada. Na posição acoplada, cada conector (150) da pluralidade de conectores (150) é recebido em seu receptáculo correspondente (130) e é formada uma conexão entre as respectivas linhas de serviço (122, 142) e, na posição desacoplada, não há conexão entre as respectivas linhas de serviço (122, 142).
