Patente de Invenção UNIDADE DE IMPRESSÃO E MÉTODO PARA TROCAR ROLOS DE IMPRESSÃO EM UMA UNIDADE DE IMPRESSÃO de BOBST FIRENZE S.R.L. — IPC B41F 13/20. Figura publicada pelo INPI na Revista da Propriedade Industrial.

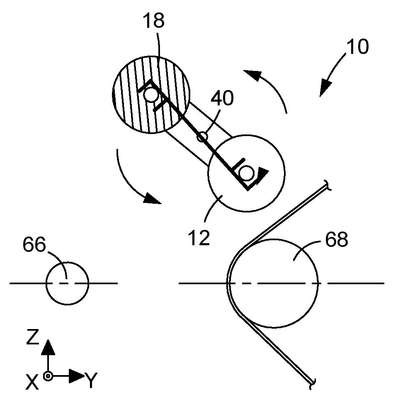

UNIDADE DE IMPRESSÃO E MÉTODO PARA TROCAR ROLOS DE IMPRESSÃO EM UMA UNIDADE DE IMPRESSÃO. A invenção refere-se a uma unidade de impressão (10) que compreende um primeiro rolo de impressão (12) que tem um primeiro eixo (14), um segundo rolo de impressão (18) que tem um segundo eixo (20), um primeiro mandril (24) configurado para prender cada um dos eixos (14, 20) por vez, um segundo mandril (26) configurado para prender cada um dos eixos (14, 20) por vez e uma pinça de tipo carrossel (40) configurada para se mover translacionalmente para uma posição de impressão na direção do eixo dos primeiro e segundo rolos de impressão (12, 18) para desconectar o primeiro eixo (14) do primeiro mandril (24) e o segundo eixo (20) do segundo mandril (26); girar em torno de um eixo paralelo ao eixo dos primeiro e segundo rolos de impressão (12, 18), deste modo, trocando a posição dos rolos de impressão (12, 18); e se mover translacionalmente na direção do eixo dos primeiro e segundo rolos de impressão (12, 18) para conectar o primeiro eixo (14) ao segundo mandril (26) e o segundo eixo (20) ao primeiro mandril (24). Além disso, a invenção refere-se a um método para trocar rolos de impressão (12, 18) em uma unidade de impressão (10).
