Patente de Invenção TROCADOR DE CALOR E AR-CONDICIONADO de FUJITSU GENERAL LIMITED — IPC F24F 1/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.

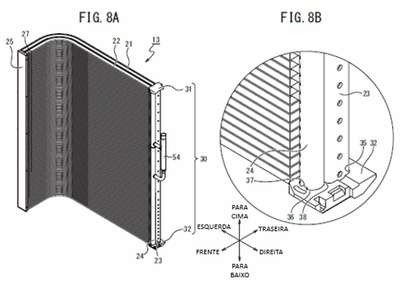

TROCADOR DE CALOR E AR-CONDICIONADO. São fornecidos um trocador de calor e um ar-condicionado, cada um dos quais pode atingir uma relação posicional apropriada entre os coletores do trocador de calor, cujos coletores são colocados nos lados de umas extremidades de uma pluralidade de unidades de troca de calor. O trocador de calor inclui uma pluralidade de unidades de troca de calor (20), incluindo uma pluralidade de tubos de transferência de calor (26) dispostos em múltiplos estágios na direção de coluna, e com caminhos de refrigerante formados neles. A pluralidade de unidades de troca de calor (20) inclui respectivos primeiros coletores (23), (24), a cada um dos quais umas extremidades da pluralidade de tubos de transferência de calor (26) dispostos na direção de coluna são conectadas. Os respectivos primeiros coletores (23), (24) são colocados adjacentes uns aos outros em uma direção perpendicular à direção de coluna. O trocador de calor também inclui um elemento de encaixe (31), (32) configurado para ser encaixado em pelo menos uma das extremidades superiores ou extremidades inferiores dos primeiros coletores (23), (24) colocados adjacentes um ao outro.
