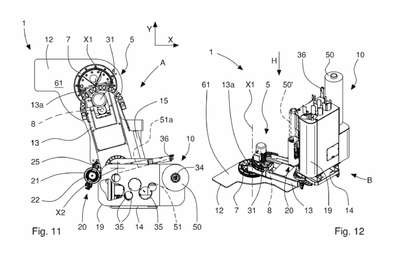

Patente de Invenção APARELHO DE SUBSTITUIÇÃO PARA CARRETÉIS, E, MÁQUINA DE EMBRULHAR de AETNA GROUP S.P.A. — IPC B65B 11/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APARELHO DE SUBSTITUIÇÃO PARA CARRETÉIS, E, MÁQUINA DE EMBRULHAR. Um aparelho de substituição (1) para carretéis (50) de película ou faixa ou folha contínua feita de material plástico e/ou papel, que pode ser associado a uma máquina de embrulhar (100) para substituir automaticamente um carretel esgotado (50') montada na dita máquina de embrulhar (100) com um novo carretel (50), compreende uma armação de suporte (12), um braço móvel (13) fixado rotativamente à armação de suporte (12) e suportando rotativamente um elemento de suporte (14); o elemento de suporte (14) suporta pelo menos um carro de troca de carretel (10) provido de um primeiro eixo de porta-carretel (34) para alojar um novo carretel (50) de película ou faixa ou folha contínua; o aparelho de substituição (1) compreende adicionalmente um elemento de conexão (15) com extremidades opostas (15a, 15b) conectadas rotativamente, respectivamente, ao elemento de suporte (14) e à armação de suporte (12) para formar com estes últimos e com o braço móvel (13) um mecanismo de paralelogramo articulado; o aparelho inclui primeiro meio de acionamento (5) para girar o braço móvel (13) entre uma posição não operacional (A), na qual o elemento de suporte (14) está mais afastado da máquina de embrulhar (100), e uma posição de operação (B), na qual o elemento de suporte (14) está mais próximo da máquina de embrulhar (100).
