Patente de Invenção ÓRGÃO PORTA-COMPONENTES PARA MÁQUINA DE TRICÔ CIRCULAR de SANTONI S.P.A. — IPC D04B 15/18. Figura publicada pelo INPI na Revista da Propriedade Industrial.

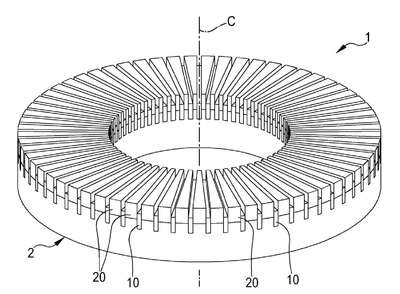

ÓRGÃO PORTA-COMPONENTES PARA MÁQUINA DE TRICÔ CIRCULAR. Um órgão porta-componentes (1) para uma máquina de tricô circular, que compreende um corpo (2) tendo formato anular ou discoidal e que se desenvolve simetricamente em torno de um eixo geométrico central (C), e dotado de uma pluralidade de entalhes (4) realizados em uma superfície de construção (3) e orientados radialmente em relação ao eixo geométrico central; a pluralidade de entalhes é distribuída em torno do eixo geométrico central e realiza uma pluralidade correspondente de assentos radiais (5). O órgão porta-componentes compreende: uma pluralidade de hastes (10) tendo um desenvolvimento longitudinal principal e posicionadas cada uma em um respectivo assento, de modo que entre cada par de hastes adjacentes seja formado um recesso cônico orientado radialmente; uma pluralidade de contra-hastes (20) tendo um desenvolvimento longitudinal principal e posicionadas cada uma em um respectivo recesso (6), de modo que entre cada par de contra-hastes adjacentes seja formada uma palheta deslizante radial (7). Cada palheta deslizante é definida lateralmente entre duas contra-hastes adjacentes e definida abaixo pela haste interposta entre as duas contra-hastes adjacentes, e é configurada para alojar de forma móvel pelo menos um respectivo componente da máquina de tricô.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
