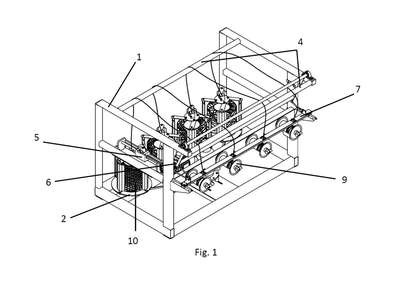

Patente de Invenção DISPOSITIVO PARA TORÇÃO DE MECHAS DE FIOS DESTINADAS AO PERFIL PERIÓDICO DE REFORÇO COMPÓSITO DE PRF de LIMITED LIABILITY COMPANY ''COMPOSITE GROUP CHELYABINSK'' — IPC B29C 70/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO PARA TORÇÃO DE MECHAS DE FIOS DESTINADAS AO PERFIL PERIÓDICO DE REFORÇO COMPÓSITO DE PRF. A invenção se refere ao campo da construção, a saber, a equipamentos para a produção de vergalhões compósitos de PRF contendo um enrolamento em espiral, que é usado para reforçar estruturas e produtos de concreto. Um dispositivo para torção de mechas de fios, incluindo uma armação, volantes, um sistema de hastes, um arranjo de fios em um eixo liso, hastes em forma de concha, uma viga de dobra, carretéis removíveis montados em eixos de roda do mecanismo de acionamento, mecanismos de acionamento. Ao mesmo tempo, na parte inferior da armação, sob a ação do mecanismo de acionamento, os volantes rotam em torno de seu eixo geométrico com bobinas de mechas do formato padrão (260 mm de altura; 185 mm de diâmetro; pesando 9-15 kg). A partir de cada bobina, os fios são rebobinados através do sistema de hastes e da viga de dobra para rotar as bobinas removíveis fixadas nos eixos de roda de mecanismo de acionamento. Assim, a qualidade do vergalhão compósito de PRF produzido aumenta, ou seja, a resistência à tração da adesão ao concreto aumenta, devido à aplicação de um perfil periódico às mechas de fios que passaram pelo processo de torção axial preliminar.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
