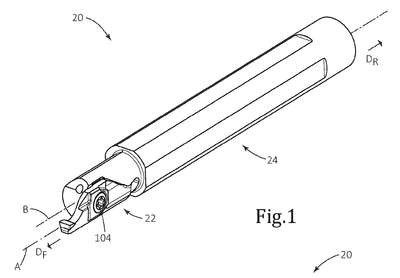

Patente de Invenção PASTILHA DE CORTE SUBSTITUÍVEL, PORTA-PASTILHA, E, FERRAMENTA DE CORTE de ISCAR LTD. — IPC B23B 27/16. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PASTILHA DE CORTE SUBSTITUÍVEL, PORTA-PASTILHA, E, FERRAMENTA DE CORTE. Uma pastilha de corte (122, 22) inclui primeiras e segundas superfícies laterais opostas de pastilha (28). A primeira superfície lateral de pastilha (28) inclui um primeiro arranjo de montagem. O primeiro arranjo de montagem inclui a) pelo menos uma primeira superfície de contato lateral voltada para longe da segunda superfície lateral de pastilha (30), b) uma primeira superfície de contato de batente (58) orientada transversalmente à pelo menos uma primeira superfície de contato lateral (56), e c) duas primeiras superfícies de contato de cunha opostas (60) orientadas transversalmente à pelo menos uma primeira superfície de contato lateral (56) e que convergem para a frente. Um porta-pastilha (24) tem um arranjo de montagem de alojamento correspondente para encaixe no primeiro arranjo de montagem.
