MÉTODO DE TESTE E APARELHO DE TESTE PARA TESTAGEM DO FLUXO DE DISPERSÃO DE CABOS METÁLICOS

Classificação IPC

Prioridades unionistas

Resumo técnico

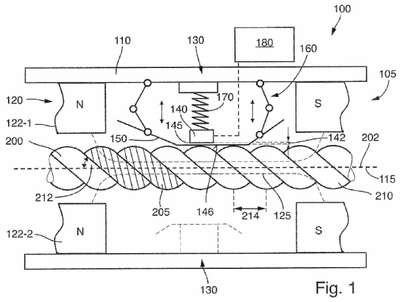

MÉTODO DE TESTE E APARELHO DE TESTE PARA TESTAGEM DO FLUXO DE DISPERSÃO DE CABOS METÁLICOS. Em um método de teste para teste de fluxo de dispersão de um cabo metálico para detectar defeitos, um aparelho de teste (100) e o cabo metálico (200) são movidos um em relação ao outro na direção longitudinal do cabo metálico. Neste caso, segmentos do cabo metálico são magnetizados sucessivamente por meio de um dispositivo de magnetização (120) do aparelho de teste de tal forma que as linhas do campo de magnetização no cabo metálico são orientadas essencialmente na direção longitudinal do cabo metálico. Uma circunferência da seção magnetizada do cabo metálico é escaneada por meio de sondas sensíveis ao campo magnético (140) de um arranjo de sondas (130) para detectar campos magnéticos de dispersão causados por defeitos. Este compreende uma pluralidade de sondas sensíveis ao campo magnético (140), que são deslocadas circunferencialmente umas das outras e dispostas a uma distância de teste (142) da superfície do material de teste durante o teste. Os sinais elétricos das sondas são avaliados para qualificar os defeitos. Cada sonda do arranjo de sondas é disposta em uma sapata de teste montada de forma móvel (150) que possui uma superfície deslizante (146) para deslizar na superfície circunferencial do cabo metálico, em que a sonda (140) é disposta deslocada da superfície deslizante por uma distância de sonda (145). Em uma primeira configuração de teste, a sapata de teste (150) é pressionada contra a superfície circunferencial de tal forma, que a superfície deslizante (146) esteja em contato com a superfície periférica e a sonda seja mantida a uma primeira distância de teste finita da superfície do material de teste que corresponde substancialmente à distância da sonda.
