Patente de Invenção SISTEMA DE SEPARAÇÃO DE PARTÍCULAS PARA SECADORA DE TECIDOS de ALLIANCE LAUNDRY SYSTEMS LLC — IPC B04C 3/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

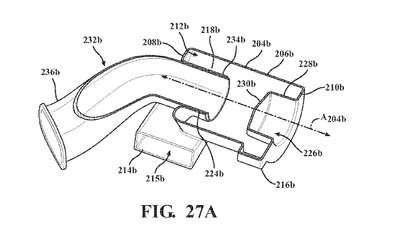

SISTEMA DE SEPARAÇÃO DE PARTÍCULAS PARA SECADORA DE TECIDOS. Um filtro ciclone (204b) inclui um corpo (206b) que inclui uma superfície cilíndrica que se estende entre uma primeira extremidade (208b) e uma segunda extremidade (210b) e definindo uma cavidade (212b) do filtro ciclone. Uma entrada de ar (214b) é formada através da superfície cilíndrica e é configurada para receber o fluxo de ar de um armário de lavanderia e direcionar o fluxo de ar ao longo da superfície cilíndrica dentro da cavidade. Um desviador de vórtice (226b) se estende dentro da cavidade a partir da segunda extremidade e é configurado para interromper o fluxo de ar conforme ele passa dentro da cavidade entre o desviador e a superfície cilíndrica para separar partículas do fluxo de ar. Uma saída de partículas (216b) formada através da superfície cilíndrica e espaçada axialmente da entrada de ar e é configurada para direcionar partículas separadas do fluxo de ar em direção a um receptáculo de partículas.
