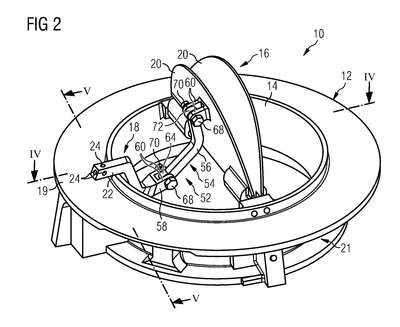

Patente de Invenção VÁLVULA E SISTEMA DE VÁLVULAS PARA LIMITAR UMA PRESSÃO EM UMA CABINE DE UMA AERONAVE de NORD-MICRO GMBH & CO. OHG — IPC B64D 13/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
VÁLVULA E SISTEMA DE VÁLVULAS PARA LIMITAR UMA PRESSÃO EM UMA CABINE DE UMA AERONAVE. A invenção se refere a uma válvula (10) para limitar uma pressão em uma cabine de uma aeronave, compreendendo um alojamento (12) que tem uma abertura de saída (14) para um fluxo de fluido entre a cabine e um ambiente e que pode estar disposto em uma passagem em uma carcaça externa da aeronave, um dispositivo de aba (16) que é montado de forma pivotante no alojamento (12) e que fecha a abertura de saída (14) em uma posição fechada e expõe a abertura de saída (14) em uma posição aberta, e um dispositivo de medição (18) para medir uma pressão diferencial entre a cabine (102) e o ambiente, em que o dispositivo de medição (18) tem pelo menos uma linha de medição (22) com pelo menos uma abertura de entrada (24), e em que a abertura de entrada (24) está disposta dentro da válvula (10) na posição fechada do dispositivo de aba (16). Além disso, a invenção se refere a um sistema de válvulas (110) para limitar uma pressão em uma cabine (102) de uma aeronave (100), compreendendo pelo menos duas de tais válvulas (10a, 10b).
