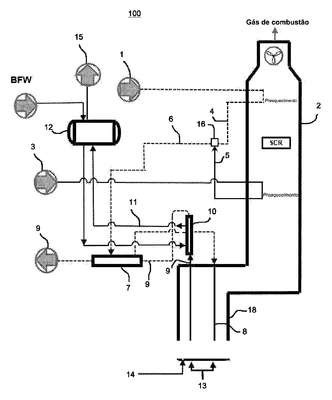

Patente de Invenção SISTEMA DE FORNO DE CRAQUEAMENTO, E, MÉTODO PARA CRAQUEAMENTO DE MATÉRIA-PRIMA DE HIDROCARBONETO — IPC C10G 9/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE FORNO DE CRAQUEAMENTO, E, MÉTODO PARA CRAQUEAMENTO DE MATÉRIA-PRIMA DE HIDROCARBONETO. Um sistema de forno de craqueamento para converter uma matéria-prima de hidrocarboneto em gás craqueado inclui uma seção de convecção, uma seção radiante e uma seção de resfriamento. A seção de convecção inclui uma pluralidade de bancos de convecção configurados para receber apenas uma matéria-prima de hidrocarboneto e um diluente. A seção radiante inclui uma fornalha compreendendo pelo menos oxigênio ou queimadores de ar enriquecidos com oxigênio e várias bobinas radiantes configuradas para aquecer a matéria-prima a uma temperatura que permite uma reação de pirólise. A seção de resfriamento inclui pelo menos dois trocadores de linha de transferência (TLE), um trocador de linha de transferência primário (PTLE) e um trocador de linha de transferência secundário (STLE). O sistema inclui um dispositivo de mistura para misturar a matéria-prima de hidrocarboneto preaquecida e o diluente preaquecido. O sistema é configurado de modo que a mistura de matéria-prima de hidrocarboneto e diluente seja preaquecida no trocador de linha de transferência secundário antes da entrada na seção radiante. O trocador de linha de transferência primário é configurado para gerar vapor saturado. O sistema inclui um tambor de vapor que está conectado ao trocador de linha de transferência primário.
