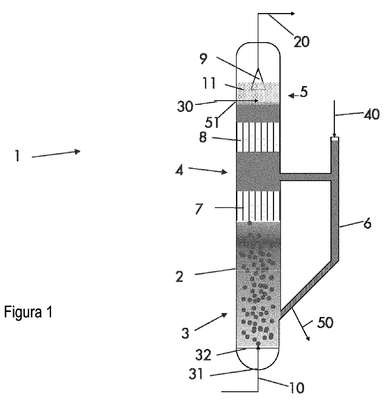

Patente de Invenção MÉTODO E APARELHO PARA PIROLISAR CATALITICAMENTE UMA CORRENTE CONTENDO METANO de SHELL INTERNATIONALE RESEARCH MAATSCHAPPIJ BV — IPC C01B 32/05. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO E APARELHO PARA PIROLISAR CATALITICAMENTE UMA CORRENTE CONTENDO METANO. A presente invenção fornece um método para pirolisar cataliticamente uma corrente contendo metano, o método compreendendo pelo menos as etapas de: (a) fornecer uma corrente contendo metano gasoso (10); (b) alimentar a corrente contendo metano gasoso (10) sob a forma de bolhas de gás para uma zona de reação (3) contendo sal fundido e partículas de catalisador, sendo que as partículas de catalisador são suspensas no sal fundido; (c) submeter a corrente contendo metano à pirólise catalítica na zona de reação (3), obtendo assim carbono sólido e hidrogênio gasoso; (d) possibilitar que o sal fundido, o carbono sólido e o hidrogênio gasoso se movam para cima da zona de reação (3) para uma zona intermediária (4) enquanto as partículas de catalisador são mantidas na zona de reação (3); (e) opcionalmente, possibilitar que uma primeira parte do sal fundido flua da zona intermediária (4) para a zona de reação (3), ou de uma parte superior da zona de reação (3) para uma parte inferior da zona de reação (3), através de um loop de retorno (6); (f) possibilitar que carbono sólido, hidrogênio gasoso e uma segunda parte do sal fundido se movam ainda mais para cima da zona intermediária (4) para uma zona de separação (5) por arrasto de gás usando um funil invertido (9); (g) remover carbono sólido e hidrogênio gasoso da zona de separação (5); sendo que as bolhas de gás são rompidas pelos primeiros fragmentadores de bolhas (7) tendo uma área aberta maior que 90 % quando o sal fundido, o carbono sólido e o hidrogênio gasoso estão em movimento - 23 - para cima na etapa (d) da zona de reação (3) para a zona intermediária (4); e sendo que as bolhas de gás são rompidas por segundos fragmentadores de bolhas (8) quando o sal fundido, o carbono sólido e o hidrogênio gasoso estão em movimento para cima na etapa (f) da zona intermediária (4) para a zona de separação (5).
