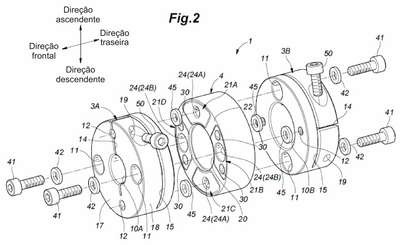

Patente de Invenção ACOPLAMENTO DE EIXO E MÉTODO DE PRODUÇÃO DO MESMO de MIKI PULLEY CO., LTD. — IPC F16D 3/68. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ACOPLAMENTO DE EIXO E MÉTODO DE PRODUÇÃO DO MESMO. É um problema da técnica anterior facilitar a implementação de um acoplamento de eixo no qual um material elástico é interposto entre um par de cubos. A solução da presente invenção é um acoplamento de eixo (1) que é provido com um par de cubos (3A, 3B) feitos de metal; e um elemento (4) disposto entre os cubos (3A, 3B) a um predeterminado espaçamento, respectivamente, a partir dos cubos (3A, 3B). O elemento (4) compreende uma pluralidade de elementos de inserto (21A-21D) feitos de metal, cada qual tendo um par de superfícies de extremidade (27, 28) e uma superfície circunferencial (29), e que são respectivamente fixados por um prendedor (41) aos cubos (3A, 3B); e um elemento elástico (22) feito de elastômero e que é provido de modo a cobrir pelo menos parte das superfícies circunferenciais (29) de cada um dos elementos de inserto (21A-21D) de modo a ficarem integrais com os elementos de inserto (21A-21D). Os elementos de inserto (21A-21D) compreendem primeiros elementos de inserto (21A, 21C) fixados a apenas um dos cubos (3A, 3B), e segundos elementos de inserto (21B, 21D) fixados somente ao outro dentre os cubos (3A, 3B).
