Patente de Invenção PLACA DE CIRCUITO IMPRESSA, E APARELHO DE AR-CONDICIONADO QUE TEM A MESMA de DAIKIN INDUSTRIES, LTD. — IPC H02M 7/48. Figura publicada pelo INPI na Revista da Propriedade Industrial.

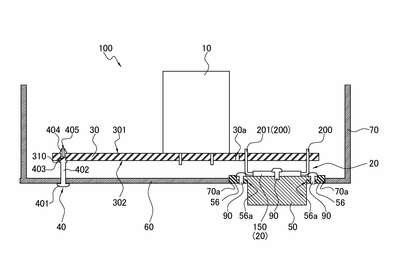

PLACA DE CIRCUITO IMPRESSA, E APARELHO DE AR CONDICIONADO QUE TEM A MESMA. A presente invenção refere-se a uma placa de circuito impressa que impede a ruptura de um cabo de componentes montados devido às vibrações de componentes pesados na placa. Essa placa de circuito impressa (100) compreende: um primeiro componente (10) que é um componente pesado que armazena energia elétrica ou energia indutiva, um segundo componente (20) que é um dispositivo de energia que tem uma pluralidade de cabos (200), e uma placa (30) na qual o primeiro componente (10) e o segundo componente (20) são montados. A placa (30) é dotada de fendas (30a) entre o primeiro componente (10) e o segundo componente (20), e os cabos do segundo componente (20) são soldados na placa. Na placa de circuito impressa (100), as vibrações do primeiro componente pesado (10) são impedidas de se propagar para o segundo componente (20) pelas fendas (30a), o que impede desse modo a ruptura dos cabos (200) causada pelas vibrações.
