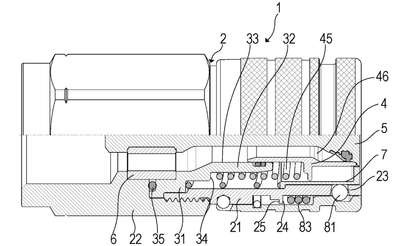

Patente de Invenção PEÇA DE ACOPLAMENTO PARA UM ACOPLAMENTO HIDRÁULICO de WALTER STAUFFENBERG GMBH & CO. KG — IPC F16L 37/23. Figura publicada pelo INPI na Revista da Propriedade Industrial.
PEÇA DE ACOPLAMENTO PARA UM ACOPLAMENTO HIDRÁULICO. A invenção se refere a uma peça de acoplamento (1), em particular uma luva de acoplamento, para acoplamento com uma peça de acoplamento correspondente, em particular um conector de acoplamento (9), um acoplamento para linhas de meio de pressão, em particular linhas hidráulicas, compreendendo um alojamento (2) com uma primeira passagem contínua que se estende axialmente, um tucho de válvula (5) que é disposto coaxialmente na primeira passagem do alojamento (2), um corpo interno de luva (3) que é disposto coaxialmente na primeira passagem do alojamento (2) em regiões adjacentes a ele e que tem uma seção de guia cilíndrica (32), através da qual é delimitada uma segunda passagem central, que está disposta coaxialmente à primeira passagem, uma luva de válvula (4) que está disposta deslocável na direção axial entre uma primeira posição e uma segunda posição em relação ao corpo interno da luva (3), através da qual é guiada uma seção guia (32), em que a luva da válvula (4) veda contra o corpo interno da luva (3) tanto na primeira posição quanto na segunda posição, e veda contra o tucho da válvula (5) na primeira posição e delimita uma lacuna entre o tucho da válvula (5) e a luva da válvula (4) na segunda posição, em que na primeira posição da luva da válvula (4) um canal de fluxo é delimitado pelo corpo interno da luva (3), a luva da válvula (4) e o tucho da válvula (5), em que a luva da válvula (4) tem um ressalto circunferencial interno (46) que se abre em uma seção final cilíndrica oca (43), e em que o diâmetro interno (d3) da seção final cilíndrica oca (43) é ligeiramente menor que o diâmetro externo (d1) da seção deslizante (41) da luva da válvula (4).
