Patente de Invenção BOMBA E UNIDADE HIDRÁULICA PARA UMA BOMBA de XYLEM EUROPE GMBH — IPC F04D 29/22. Figura publicada pelo INPI na Revista da Propriedade Industrial.

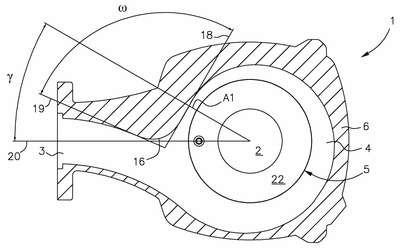

BOMBA E UNIDADE HIDRÁULICA PARA UMA BOMBA. A presente invenção se refere a uma unidade hidráulica para uma bomba (1) configurada para bombeamento de líquido compreendendo matéria sólida, em que a unidade hidráulica compreende um impulsor de canal (8) e um alojamento (6) possuindo uma entrada axial (2) e uma saída radial (3), o alojamento (6) definindo uma voluta (4) possuindo um talha-mar (16), um ângulo de cunha de talhamar (ômega) e um ângulo de talha-mar (gama), em que uma área de seção transversal a menor da voluta (4) é localizada em um plano geométrico axial que compreende um eixo geométrico central se estendendo axialmente da entrada (2) do alojamento (6) e que se estende radialmente para o exterior para uma extremidade à montante do talha-mar (16). A unidade hidráulica é caracterizada pelo fato de que em um plano geométrico radial que é perpendicular para um eixo geométrico central se estendendo axialmente da entrada (2) do alojamento (6) e que compreende o raio o mais longo da voluta (4) na área de seção transversal a menor da voluta (4), o ângulo de cunha de talha-mar (ômega) é igual a ou maior do que 80 graus e igual a ou menor do que 150 graus, e o ângulo de talha-mar (gama) é igual a ou maior do que 15 graus e igual a ou menor do que 70 graus.
