Patente de Invenção UNIDADE DE COLETA DE FILTRADO PARA PLACA DE FILTRO EM PRENSAS DE FILTRO de THEJO ENGINEERING LIMITED — IPC B01D 25/21. Figura publicada pelo INPI na Revista da Propriedade Industrial.

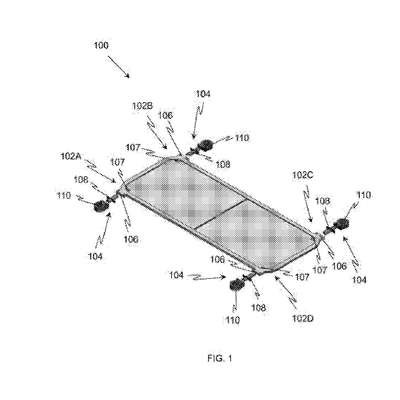

UNIDADE DE COLETA DE FILTRADO PARA PLACA DE FILTRO EM PRENSAS DE FILTRO. É divulgada uma unidade de coleta de filtrado (104) com um bico de desgaste (108). O bico de desgaste (108) inclui uma porção tubular (202) que é dotada de uma primeira abertura (208) e uma segunda abertura (210). A primeira abertura (208) é adaptada para receber fluido de uma placa de filtro (100). A primeira abertura (208) tem um perfil elíptico. A segunda abertura (210) é disposta oposta à primeira abertura (208) ao longo de um eixo geométrico longitudinal (A-A') da porção tubular (202), de modo que a segunda abertura (210) ejete o filtrado do fluido recebido pela primeira abertura (208) para fora da porção tubular (202).
